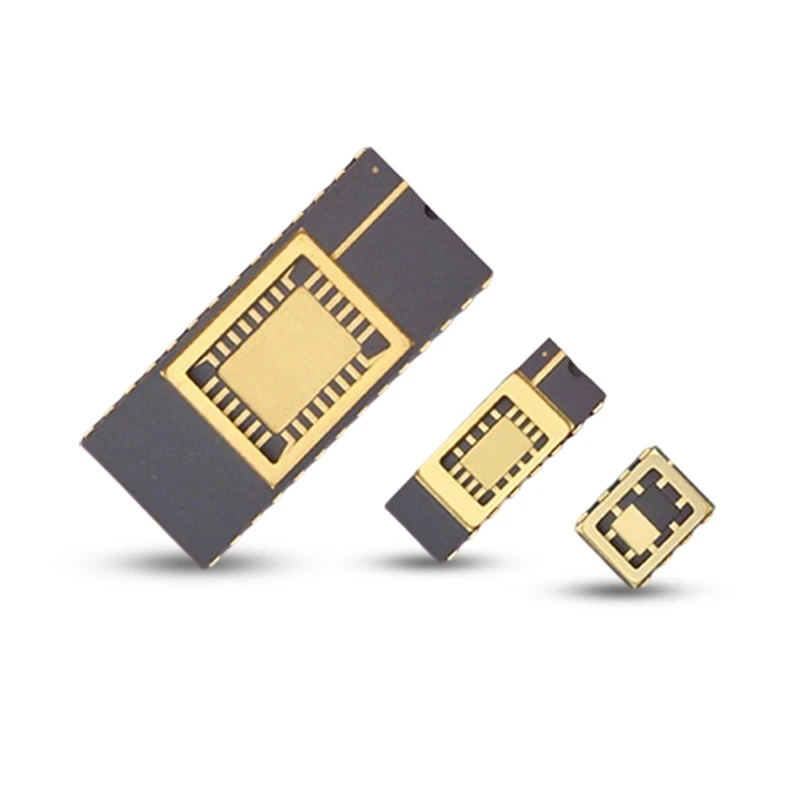

Opis izdelka
Dvovrstni-keramični paket skozi-luknje je zasnovan za-polprevodniške aplikacije višjega cenovnega razreda, ki zagotavlja vrhunsko-neprepustno zaščito in toplotno regulacijo. Z integracijo visoko-učinkovitih toplotnih odvodov z vzporednim varjenjem ali tehnologijami za spajkanje z zlitinami ustvarja stabilno okolje, ki kritične notranje module ščiti pred zunanjimi motnjami. Z uporabo naprednih postopkov večplastnega sintranja keramike zagotavljamo visoko{7}}zanesljivo delovanje elektronskih komponent. S prilagodljivimi možnostmi materiala in metodami tesnjenja ta paket zagotavlja-rešitev na enem mestu za obdelavo signalov in nadzor moči v kompleksnih okoljih.
Lastnosti
- Visoka plinotesnost
- Odlična toplotna stabilnost
- Vrhunska visoko{0}}frekvenčna zmogljivost
- Odpornost na vročino in korozijo
- Močna odpornost na sevanje
- Zmožnost oblikovanja integriranega hladilnega telesa
- Nizka upornost
- Visoka izolacijska zmogljivost
- Visoka trdota in odpornost na udarce
- Visoka odpornost na vlago
Tabela glavnega modela (mm)
Embalaža CDIP ima razmak 2,54 mm s številom zatičev do 64, kar omogoča ozek (7,62 mm), srednji (10,16 mm) in širok (15,24 mm) razpon. Možnosti vključujejo integrirane hladilne odvode in metode tesnjenja z vzporednim varjenjem ali spajkanjem iz zlitine, ki se pogosto uporabljajo za IC, optične spojnike in MEMS, ki zahtevajo visoko zanesljivost.
|
Model izdelka |
Velikost keramičnega ohišja |
Vodilni korak |
Območje tesnjenja |
Območje pritrditve matrice |
Skupna debelina |
|
D48L2-01 |
60.96×15.00 |
2.54 |
12.70×12.70 |
8.89×8.89 |
2.40 |
|
D40L2-01 |
50.80×15.00 |
2.54 |
12.70×12.70 |
7.87×7.87 |
2.40 |
|
HD36-01 |
45.72×14.98 |
2.54 |
20.20×8.54 |
24.70×14.50 |
2.00 |
|
D28S2-03 |
38.60×7.37 |
2.54 |
38.40×7.20 |
2.10×3.30 |
3.70 |
|
D28S2-01 |
35.56×7.37 |
2.54 |
11.80×7.20 |
7.11×5.59 |
2.15 |
|
D28L2-01 |
35.56×15 |
2.54 |
12.70×12.70 |
6.40×6.40 |
2.50 |
|
D24S2-04 |
30.48×7.37 |
2.54 |
11.94×7.36 |
5.75×3.80 |
1.75 |
|
D24S2-02 |
33.50×7.37 |
2.54 |
32.80×7.10 |
3.80×2.85 |
3.50 |
|
D24S2-01 |
30.48×7.37 |
2.54 |
14.40×7.20 |
9.15×4.45 |
2.16 |
|
D24L2-01B |
30.48×15.00 |
2.54 |
12.70×12.70 |
6.40×6.40 |
2.40 |
|
D24L2-01 |
30.48×15.00 |
2.54 |
12.70×12.70 |
6.40×6.40 |
2.40 |
|
D18M2-01 |
22.86×9.91 |
2.54 |
9.40×8.70 |
5.50×5.00 |
2.40 |
|
D16S2-11 |
20.60×7.37 |
2.54 |
19.20×7.00 |
3.30×5.00 |
2.80 |
|
D16S2-06 |
20.32×7.37 |
2.54 |
16.60×7.20 |
2.60×3.20 |
3.30 |
|
D16S2-05 |
20.00×7.37 |
2.54 |
19.60×7.00 |
3.90×5.40 |
3.40 |
|
D16S2-02/K |
20.32×7.37 |
2.54 |
11.80×7.20 |
5.60×3.80 |
2.10 |
|
D16S2-02C |
20.32×7.37 |
2.54 |
11.80×7.20 |
5.60×3.80 |
2.10 |
|
D16S2-02B |
20.32×7.37 |
2.54 |
11.80×7.20 |
5.60×3.80 |
2.10 |
|
D16S2-02A |
20.32×7.37 |
2.54 |
11.80×7.20 |
5.60×3.80 |
2.10 |
|
D16S2-02 |
20.32×7.37 |
2.54 |
11.80×7.20 |
5.60×3.80 |
2.10 |
|
D08S2-12 |
9.70×7.37 |
2.54 |
7.70×7.00 |
4.20×5.00 |
2.10 |
|
D08S2-11A |
9.70×7.37 |
2.54 |
9.30×7.20 |
2.70×2.50 |
3.40 |
|
D08S2-03B |
9.90×7.37 |
2.54 |
9.70×7.17 |
3.55×5.37 |
3.00 |
|
D08S2-03A |
9.90×7.37 |
2.54 |
9.70×7.17 |
3.55×5.37 |
3.00 |
|
D08S2-01 |
10.16×7.37 |
2.54 |
8.80×6.90 |
5.10×3.40 |
2.10 |
|
D08M-04 |
19.46×9.91 |
7.62 |
19.10×8.80 |
7.60×4.40 |
3.50 |
|
D08M-01A |
14.22×10.03 |
2.54 |
13.40×9.60 |
9.60×8.10 |
30 |
|
D06S2-02 |
9.00×7.37 |
2.54 |
7.20×6.20 |
3.70×3.00 |
3.10 |
|
D06S2-01 |
9.70×7.37 |
2.54 |
9.30×6.90 |
7.30×3.30 |
3.50 |
|
D04S2-01 |
4.70×6.60 |
2.54 |
6.60×4.70 |
2.60×3.00 |
2.90 |
Ceramic Expertise
Tessvida je specialist za rešitve Total Kit Solutions (TKS), ki služi ključnim panogam: polprevodniki in elektronika, medicinske naprave, FPD/LED, stroji, petrokemikalije, avtomobili in transport, energetika in energija ter hrana in kmetijstvo. Z zrelo dobavno verigo in naprednimi postopki (izostatično stiskanje, ulivanje z gelom, suho stiskanje) nudimo zmogljivosti od konca do-{2}}od priprave materiala, oblikovanja, sintranja do natančne strojne obdelave in naknadne-obdelave.
Podprte z globokim strokovnim znanjem o keramiki visoke-čistosti in močno integracijo virov, naše prilagodljive storitve po meri natančno izpolnjujejo potrebe strank od izbire materiala do dostave končnega izdelka.
Postopek izdelave keramike
Priprava prahu
Priprava surovin v prahu, razpršilna granulacija (mešanje, mehansko kroglično mletje, sušenje z razprševanjem)
01
Oblikovanje prahu
Izostatično stiskanje, suho stiskanje, brizganje, oblikovanje gela, litje, vroče stiskanje
02
Visoko{0}}temperaturno sintranje
Atmosfersko sintranje, vakuumsko sintranje, sintranje v kontrolirani atmosferi
03
Natančna obdelava
Rezanje, struženje, brušenje, rezkanje, oblikovanje, vrtanje
04
Površinska obdelava
Čiščenje, obločno taljenje, plazemsko brizganje, elektrostatično brizganje, nanašanje s paro, ultra-čisto čiščenje, eloksiranje, metaliziranje kompozita
05
Potek dela za natančno obdelavo keramike
-
Priprava materiala
-
Oblikovanje materiala
-
Sintranje
-
Fina obdelava
-
Inšpekcija
-
Natančno čiščenje
-
Vakuumsko pakiranje
-
Priprava materiala
-
Oblikovanje materiala
-
Sintranje
-
Fina obdelava
-
Inšpekcija
-
Natančno čiščenje
-
Vakuumsko pakiranje
